Задание 1

1. Создайте папку Практика 8 на рабочем диске для сохранения документов.

2. Запустите систему автоматизированного проектирования Arcon. Ознакомьтесь с интерфейсом программы, назначением инструментов. Внизу данной страницы можно посмотреть примеры проектов, созданные в данной программе.

3. Выполните задания практической работы. В случае затруднений воспользуйтесь справочным материалом (кнопка внизу страницы).

Ход работы

Практическая работа 8

Создание и редактирование объектов в САПР Arcon

4. Создайте новый документ Проект1.acp. Откройте окно Опции проекта (Файл), установите масштаб 1:50.

5. Постройте 2D-план одноэтажного общественного здания (вы находитесь в режиме редактирования):

постройте наружные стены – первое замкнутое помещение и полукруглую стену, образующую второе помещение;
проведите вспомогательную линию по центру помещений;
установите окна и входную дверь;

6. Переключитесь в режим дизайна для трехмерной визуализации плана.

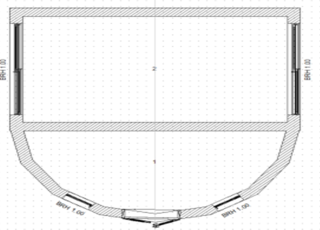

2D-план

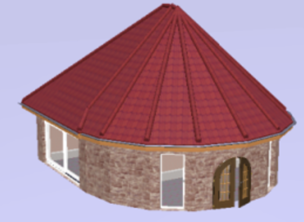

3D-визуализация

7. Используя Каталог текстур и объектов, примените текстуру на внешние, внутренние стены и пол путем перетаскивания.

8. Вернитесь в режим редактирования, добавьте новый этаж сверху (Этаж) – чердачное помещение.

9. Установите крышу, автоматически определив цвет кровли.

10. Сформируйте земельный участок на всю рабочую область, выполните заливку газоном.

11. Разместите внутренние и наружные (деревья, машины, люди, ограждения, и т.д.) объекты по своему усмотрению, используя Каталог. Удобнее делать это в режиме «вид сверху»/«цветной вид сверху». Для каждого объекта можно применить настройки размера, вращения, высоты над полом на панели инструментов.

⁠12. Сохраните документ и перейдите к следующему заданию.

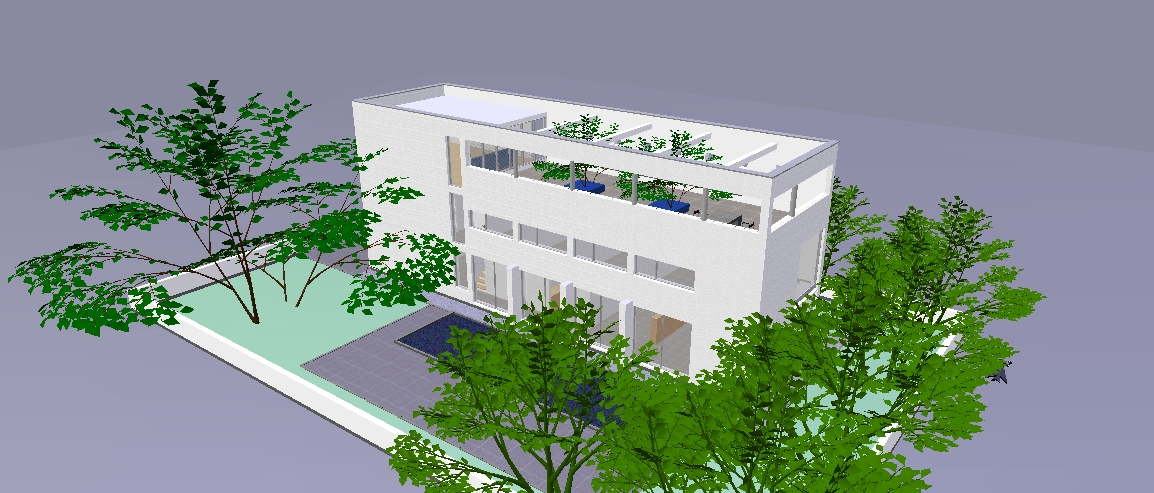

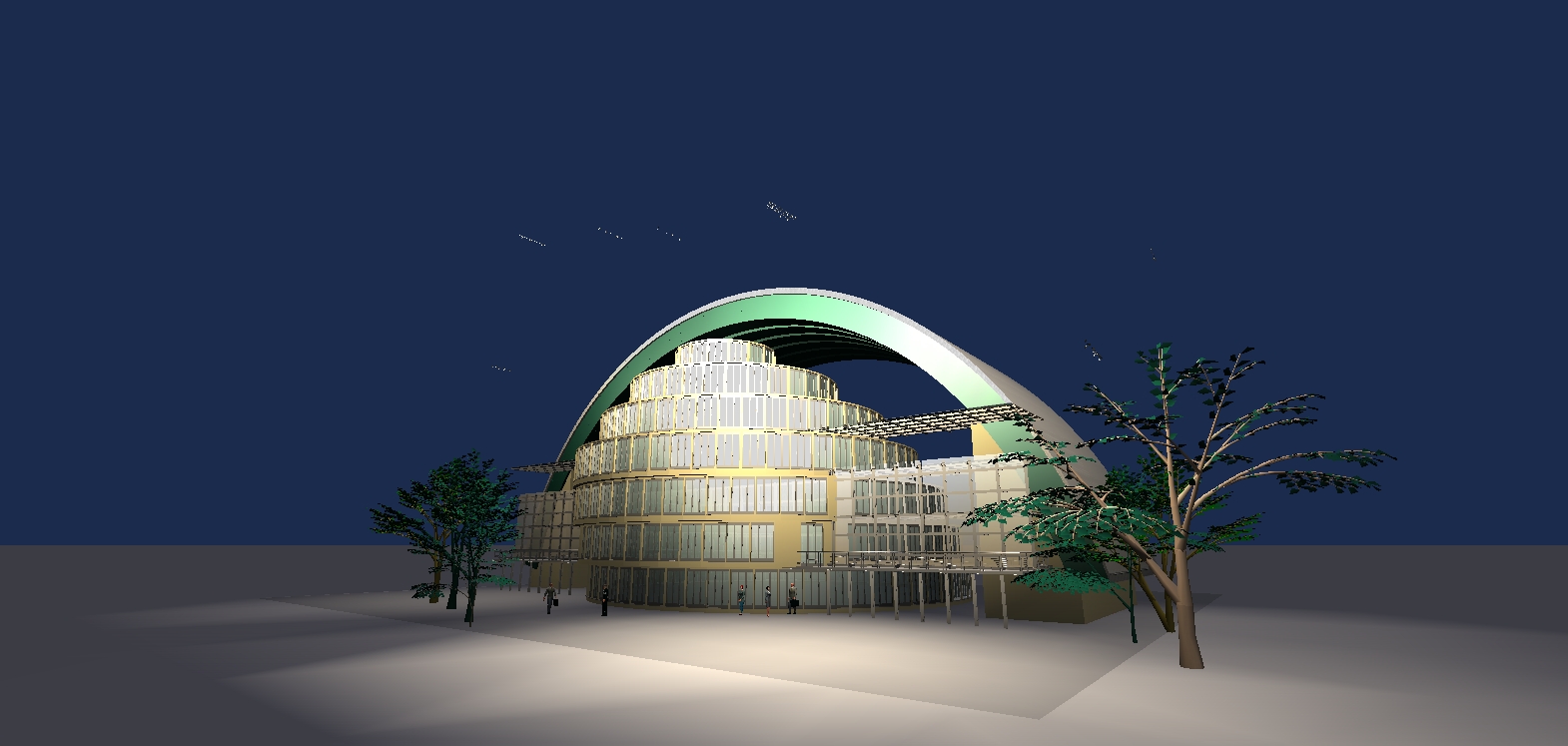

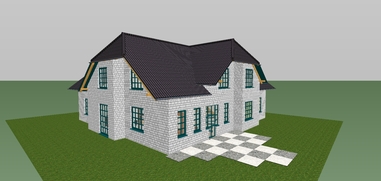

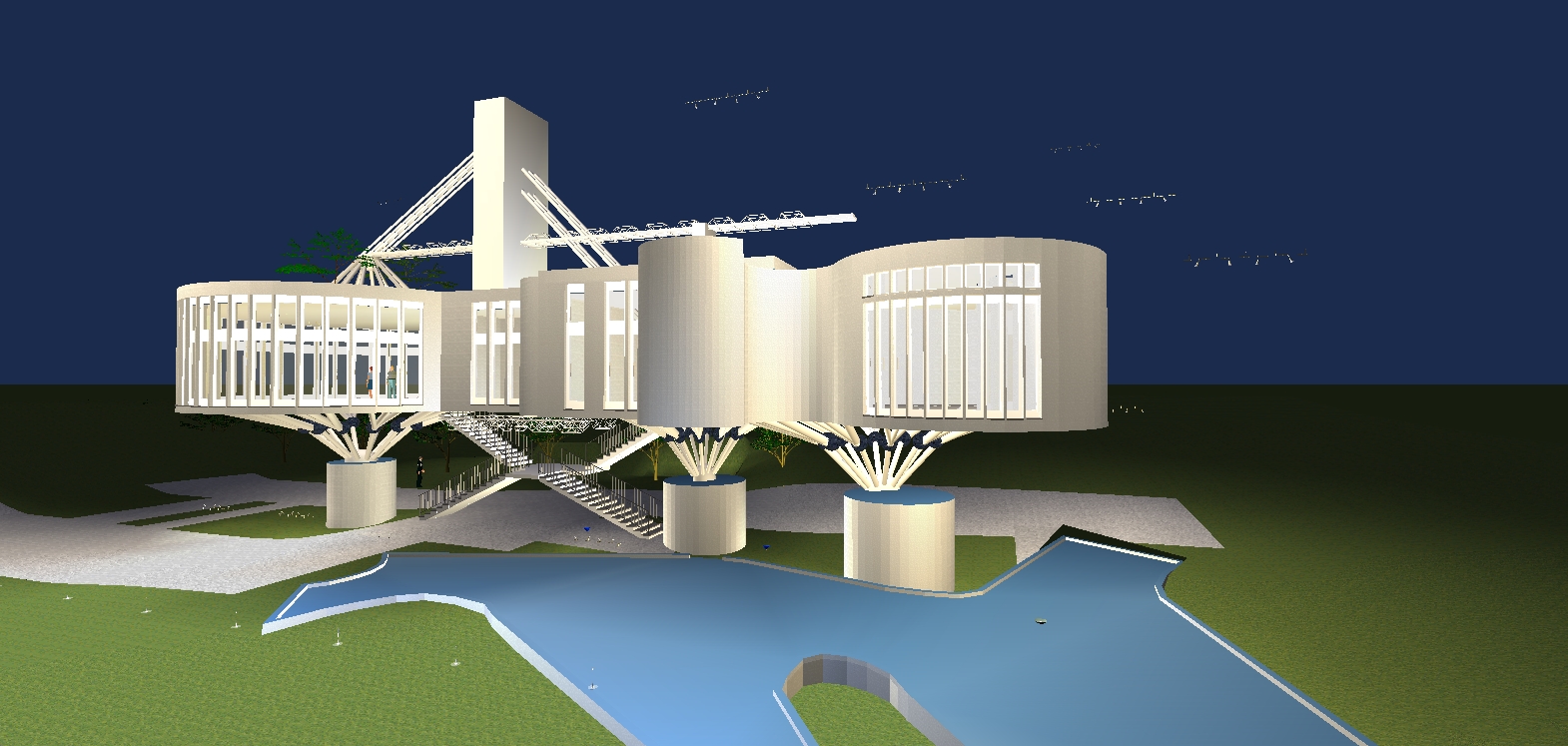

Примеры проектов ArCon (галерея)

СПРАВОЧНЫЙ МАТЕРИАЛ ПО РАБОТЕ
