Задание 3

6. Сохраните документ в рабочем формате и в виде картинки.

7. ⁠Выполните при необходимости дополнительное задание, либо вернитесь на начальную страницу работы для выполнения отчета по практической работе.

Данные для проекта (галерея)

Создание и редактирование объектов в САПР Arcon

1. Создайте новый документ Arcon Проект 3.acp.

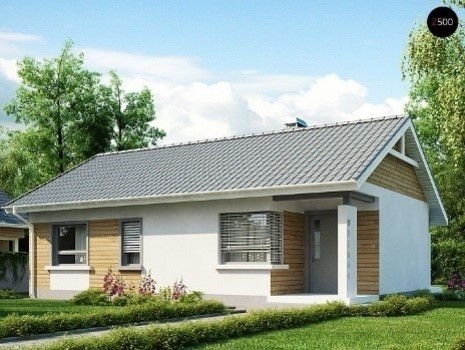

2. Выполните проектирование 1-этажного жилого дома на основании представленного чертежа и эскиза объекта в соответствии с размерами.

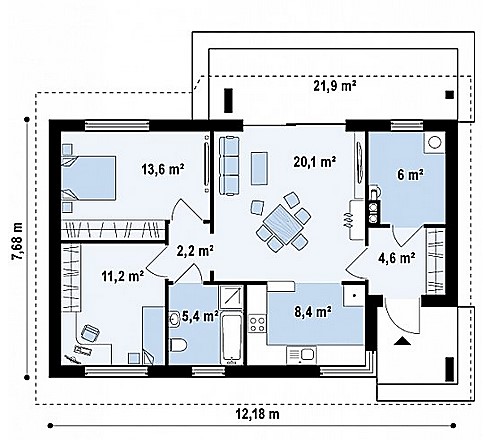

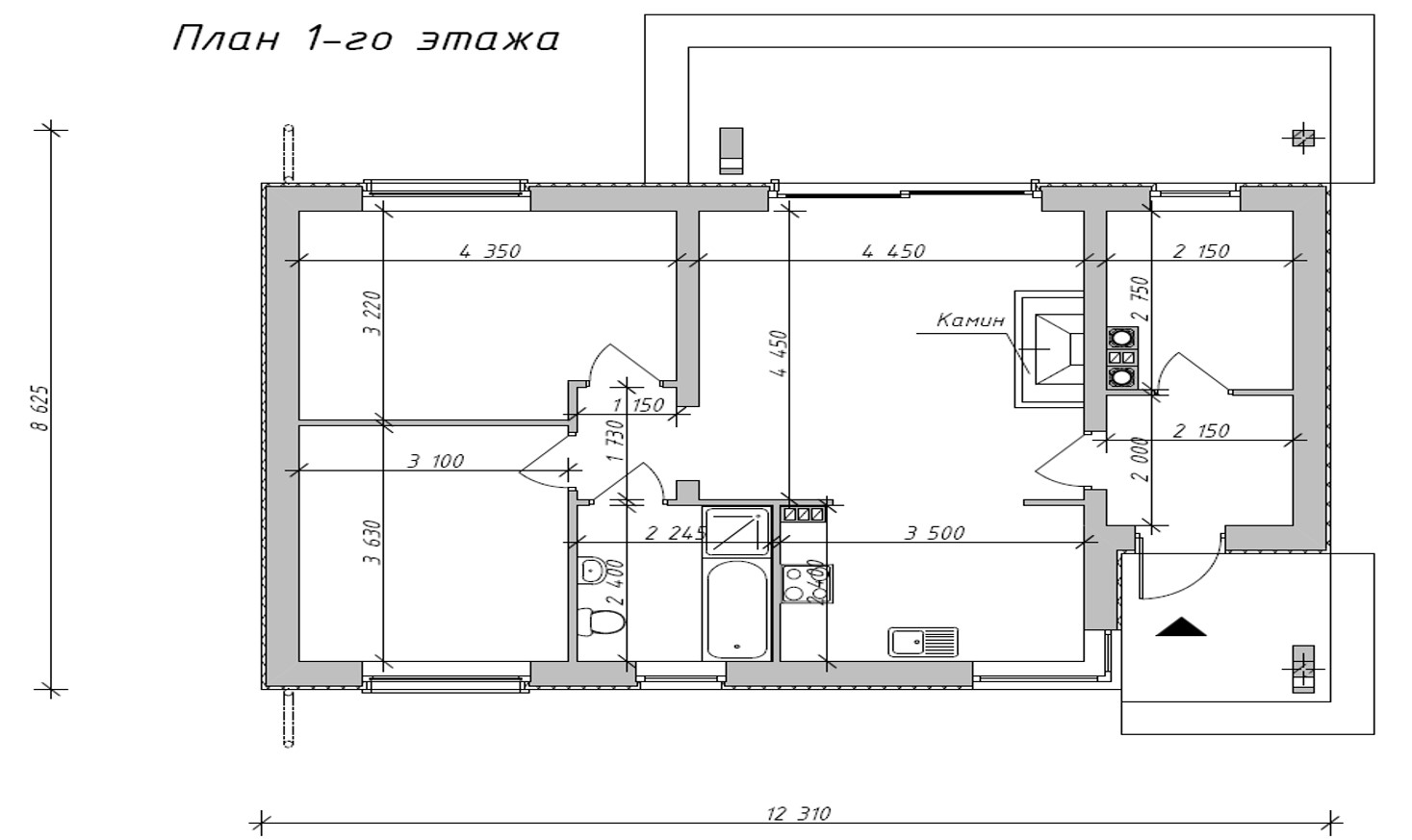

3. Линейные размеры помещений, эскиз проекта и план первого этажа представлены ниже. Проставьте размеры дома (длина и ширина) на чертеже.

4. Материалы отделки продумайте самостоятельно.

5. Разместите внутренние объекты в соответствии с планом.
