26. Просмотрите проект с разных позиций камеры, в режиме прогулки, осмотра. Постройте плоскость сечения, просмотрите возможности инструмента и уберите ее.

27. Выполните экспорт в 2D графику (File) под аналогичным именем - Проект 1.

28. Сохраните документ и перейдите к следующему заданию.

Задание 1

1. Создайте папку Практика 9 на рабочем диске для сохранения документов.

2. Запустите SketchUp, выбрав шаблон «Метры». Ознакомьтесь с интерфейсом программы, изучите назначение инструментов.

3. Выполните задания практической работы. В случае возникновения трудностей, воспользуйтесь справочным материалом (кнопка внизу страницы).

Ход работы

Практическая работа 9

Трехмерное моделирование объектов в SketchUp

1. Ознакомьтесь с примерами проектов SketchUp, размещенных в сети Интернет.

2. Ознакомьтесь с возможностями обзора модели, с помощью мыши, не выходя из инструмента, активированного в данный момент:

средняя кнопка (колесико) – нажать и перемещать – аналогично орбите;
Shift+нажать, и, удерживая, перемещать – аналогично перемещению;
вращать колесико – аналогично лупе: от себя – увеличение, на себя – уменьшение.

3. Ознакомьтесь с диалоговыми окнами по умолчанию и их настройками (Windows – DefaultTray).

4. Включите панель инструментов Views (View – Toolbars) для переключения видов.

5. Сохраните текущий документ в рабочую папку под именем Проект 1.skp (File - Save Us).

6. Расположите оси примерно так, как показано на рисунке ниже, настроив орбиту.

7. Используя инструмент «Рулетка», отложите от зеленой пунктирной и красной осей по 10 метров (вводим 10 в режиме рулетки), образовав квадрат из вспомогательных линий.

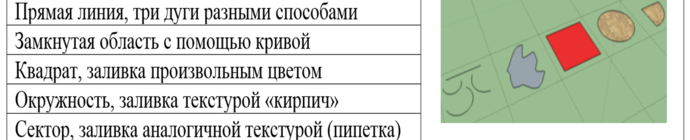

8. Выполните построение простых фигур в данном квадрате:

9. Переместите в сторону квадрат из данной области, выполните масштабирование: 5х5 метров. Поместите рядом копию квадрата (перемещение+Ctrl), установите размер 3,5х3,5 метра.

10. С помощью инструмента «тяни/толкай» сделайте фигуры объемными: высота большого квадрата – 5,5 метра, маленького – 3 метра. Можете сделать границы мягкими (контекстное меню для линии).

11. Сделайте фигуры отдельными компонентами (контекстное меню). Это даст им «независимость» от других объектов. Вход в компонент для редактирования – двойной щелчок мыши.

12. Выполните действия с остальными фигурами (каждая – отдельный компонент!), разместите, как показано на рисунках ниже. Высота цилиндра – 3,5 метра. Настройте единую заливку - цветом или текстурой.

13. Постройте линию по центру верхних граней параллелепипедов, инструментом «перемещение» сформируйте уклон крыши.

14. Постройте прямоугольники на границе компонентов (каждый – отдельный компонент!), вытяните немного вверх, по бокам – 0,15 м, вниз по скату – 0,3 метра. Залейте текстурой кровли.

15. С помощью инструментов «смещение» и «тяни/толкай» сформируйте клумбу, балкон-террасу, поддержку для балкона на основе двух колонн.

16. Установите окна и дверь внутри соответствующих компонентов. Для окон установите текстуру стекла.

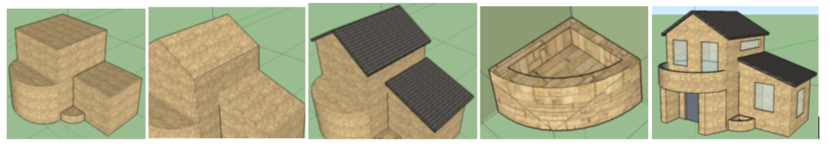

этапы построения здания

17. Изучите работу инструмента «ведение». Он требует две фигуры: форму и траекторию.

18. Создайте «перила» на балконе. Нарисуйте окружность в компоненте балкона, выделите грань, выберите инструмент «ведение». Перила появятся вдоль всей грани. Аналогично оформите клумбу.

19. Отдельно нарисуйте сферу: две окружности перпендикулярно друг другу, щелчок по траектории, выбор инструмента «ведение», выбор грани.

20. Оформите входную группу. Поместите сферы-светильники на постамент. Выполните заливку – полупрозрачное стекло.

21. Выполните загрузку модели – куста для клумбы.

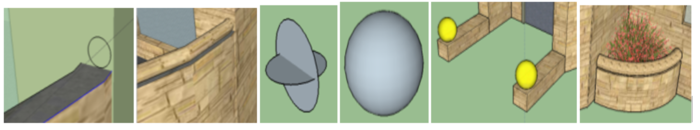

перила балкона

создание сферы

размещение объектов

22. Доработайте проект: постройте участок - прямоугольник (компонент), разместите под домом, залейте текстурой газона. Добавьте дорожку, ограду (ведение), другие модели.

23. Выделите одну из стен, скройте через контекстное меню. Отобразите через меню View скрытую геометрию. Верните видимость стене.

24. Сгруппируйте компоненты дома.

25. Разместите трехмерную надпись – Ваши имя и фамилию.

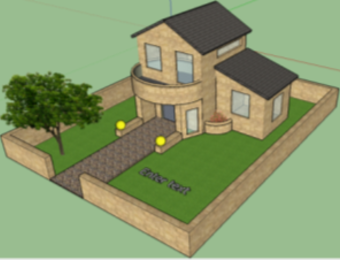

образец полностью выполненного задания

ЗАДАНИЕ 3

СПРАВОЧНЫЙ МАТЕРИАЛ ПО РАБОТЕ
